八、具有本性的典型企业（北京燕东、杭州士兰微、深圳方正微电子）

、

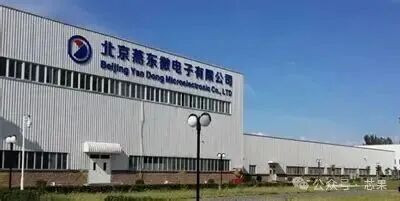

• 北京燕东公司：电子部对于集成电路“七五”行业盘算（1986～1990年）缔造南北两个微电子基地，要在上海和北京要点发展集成电路。进一步明确南边在上海要建贝岭公司，朔方在北京要建燕东公司。贝岭为中外结伴公司，新建4英寸厂；燕东则是在北京市半导体器件二厂内应用未建完的净化厂房和878厂引进的一部分4英寸工艺开荒进行时间改良建4英寸线。前边已述，贝岭公司在1988年建成中国第一条4英寸线。而燕东公司则因资金原因历经相差首钢周折谈路，从好意思国引进一条4英寸线，一直到1996年6月才完成验收。这时国内集成电路5大主干企业：无锡华晶、绍兴华越、上海贝岭、上海飞利浦、北京首钢日电，齐已建成投产。燕东公司继承“回马枪”策略，应用4英寸线的有意要求，回偏执来主攻半导体分立器件，最初使企业在浓烈的国表里竞争中立住脚。然后，在“退一步”之后“进两步”，迟缓擢升集成电路投片比例，并在2007年3月建成一条6英寸线，到2013年底月产量达到30000片。2019年在亦庄经济时间开发区新建8英寸厂建成投产，2021年底月产量达40000片，而且又建了一条12英寸线。燕东公司4英寸和6英寸线时仍然继承IDM模式，8英寸线则继承代工模式。

成立于1987年、历经35年的国营企业，如今燕东已是一家上市企业，2022年12月6日燕东微在科创板上市。

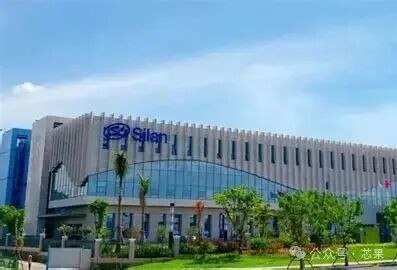

• 杭州士兰微公司：上世纪80年代，在改换绽放的海浪中，7位年青东谈主从国有企业绍兴871分厂出来下海，与一位台湾雇主结合，成立友旺结伴公司，这是一个居品公司，先后承包了辽宁丹东半导体总厂和福建福州一家新建的4英寸厂，经营半导体分立器件和双极型集成电路。多少年后，到1997年9月，这7东谈主构成的团队单独成立杭州士兰电子有限公司，主要从事MOS型集成电路居品经营。正赶上无锡华晶MOS作事部于1998年2月驱动由香港上华公司经营代工模式。这样，两者互相复旧，沿途快速成长。到2000年10月，举座改制为杭州士兰微电子股份有限公司，并于2003年3月在上海上市。就在上市前1月份，士兰微公司在杭州下沙地区我方建立的5英寸芯片坐蓐线驱动参预坐蓐，这标记着从一个居品公司转念为IDM模式的集成电路坐蓐企业。并在宁波中纬公司之后不久也建成1条6英寸线。而且, 居品还拓展至LED半导体照明发光二极管界限。自后又新盖了8英寸厂房，买了8英寸开荒参预运行。发展到2017年底，士兰微与厦门市海沧区东谈主民政府刚烈勾搭条约，士兰微与厦门半导体投资集团公司共同投资170亿元在厦门缔造2条90～65纳米本性工艺12英寸线，已于2020年12月投产；而且共同投资50亿元缔造4/6英寸兼容先进化合物半导体器件坐蓐线。士兰微公司不仅是中国第一个民营集成电路制造企业，而且它是一个到手的IDM企业，从5英寸线、6英寸线、8英寸线，一直发展到12英寸线。

• 深圳方正微电子公司：深圳方正微电子有限公司6英寸集成电路芯片加工场是我国头一家由整机单元建成、投产的芯片厂，这在我国半导体芯片业界里是一件很悲凉、恰又很极新的事情。方正集团何故原因决心投身加入芯片加工行列呢？无人不晓，方正集团是由研发、坐蓐激光照付梓刷机起家，迟缓发展为多门类、多界限的IT系统整机企业，它坐蓐的居品包括电子出书系统、电脑、裸露器、扫描仪、手机、印刷电路板等。方正集团引导层终末坚韧到，IC芯片是多样电子整机的中枢, IC芯片制造是统共IT举座的中枢时间。为此，方正集团下决心进犯这一至高的时间界限。2003年12月7日方正集团公司派出旗下一个公司的女总裁，第一次前去深圳，探索求在深圳筹建一座集成电路芯片厂的面容。这位女总裁是财务出生的企业经营者，在集团内曾在几家公司职责过，有创办新公司的训戒。但在此次想象不到会遭受这样多的新问题、会碰到这样多的难题。对于什么是集成电路、它的芯片制造厂是什么形式、芯片是奈何制造出来的等庞大问题齐很不了解的她，却勇敢地袭取了这一用功任务。在2003年12月26日成立了深圳方正微电子公司。深圳是改换绽放的前沿城市，这时改换绽放一经25年了，却从来莫得一家集成电路制造厂建成过。上世纪80年代中期，就有电子口贵州083基地集成电路厂和航天口西安691厂派东谈主到深圳成立公司筹建半导体厂，但遭受迤逦后齐改搞电子整机安设了。进到90年代，又有多家国外公司来深圳企图筹建8英寸芯片厂，齐接踵失败了，其初度是由深圳赛格集团与意法半导体ST公司共同提议的，终末仅仅建成界限雄壮的集成电路封装测试厂。深圳永久是我国芯片制造业的一块处女地。然则，即是北大方正集团来到深圳“第一个吃螃蟹”，在当月朔无东谈主才、二无时间的要求下，克服前所未有的重重迤逦，建起了净化厂房，购买安装调试了6英寸线开荒，进行了工艺考验，于2006年10月14日举行建成投产庆典。到2009年12月，经由三年多时刻“爬坡”，达到月产20000片水平。自后又购买一条月产能为30000片的6英寸开荒，再次进行“爬坡”，终末达到两条线月产出50000片的预定成见，多年来一直保握着满负荷地运行。这是因为公司引导历久坚握用功学习、知难而上、广收东谈主才、心心相印，才取得骄东谈主的功绩，成为中国集成电路行业中一颗新星。

九、缔造国际化代工大厂（上海北京中芯国际和上海宏力）

为了加快发展集成电路和软件产业，国度于2000年6月底公布了18号文献，在此文献饱读吹下，在上海浦东张江开发区先后建立了中芯国际和宏力两家公司，先是中芯国际建成3条8英寸芯片坐蓐线，紧随其后，宏力公司建了两座12英寸洁净厂房，在其中一座厂房里建成1条8英寸线。这两家公司齐是在国外注册，诱惑国外投资，齐继承代工模式，招募具有台湾布景的国外华东谈主经营管理和时间团队来经营，而且两公司的领军东谈主物齐在无锡上华公司职责过，具有和中国大陆管理和时间东谈主员勾搭的训戒。

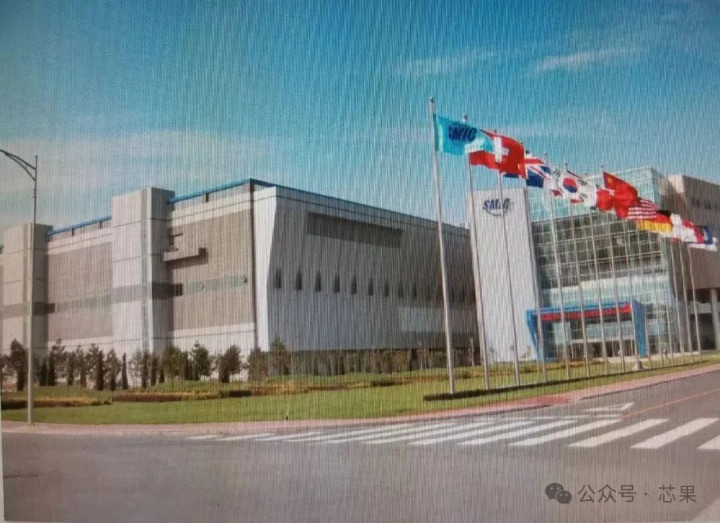

北京中芯国际公司

在8英寸线缔造上，北京逾期于上海。但北京又诱惑中芯国际来北京，效果用两年时刻在亦庄经济时间开发区建成了中国第一条12英寸芯片坐蓐线，它在2004年9月底参预坐蓐。这时滞后天下惟一5年，在建新一代芯片坐蓐线的历史上拉近了与天下的差距。从此，中芯国际成为中国集成电路制造业的领跑者。中芯国际自后又收编了好意思国摩托罗拉公司在天津在建的8英寸厂，又到深圳先后建了8英寸线和12英寸线，并协助武汉建了新芯公司12英寸线、协助成齐建了8英寸线。自后又在绍兴和宁波建8英寸线。

由于在21世纪初在上海缔造成中芯国际和宏力两家代工企业，使中国大陆集成电路制造业上前激动了一大步。

十、台湾公司来大陆建厂（苏州和舰、宁波中纬、上海台积电松江、厦门联芯、合肥晶合、台积电南京、泉州晋华）

台湾公司在21世纪初在大陆政府发布18号文献的饱读吹下，也陆续到大陆建芯片厂。

最早台湾团队在江苏苏州工业园区于2001年11月注册成立和舰科技（苏州）有限公司，缔造一条8英寸芯片坐蓐线，于2003年5月认真投产。然后，2002年2月在浙江宁波保税区注册成立中纬积体电路（宁波）有限公司，缔造一条6英寸芯片坐蓐线，从台湾台积电购买其一厂的二手开荒，在2004年6月认真投产。紧接着2003年8月，台积电（中国）有限公司在上海松江科技园区注册成立, 缔造一条8英寸芯片坐蓐线，于2004年12月投产。

图：宁波中纬公司

发展到自后，台湾公司经由与大陆处所政府多年相易谈判，纷纷到大陆来建12英寸芯片坐蓐厂。先有联电公司于2014年10月到福建厦门勾搭建联芯公司，作念代工。再是力晶公司于2015年5月到安徽合肥勾搭建晶合公司，坐蓐液晶面板LCD驱动电路。然后，台积电公司于2016年5月到江苏南京成立台积电（南京）公司，独资建12英寸厂，时间为16纳米，于曩昔7月动土建厂，已于2018年4月建成投产出片。再是联电公司又于2017年到福建泉州晋江勾搭成立晋华公司，于曩昔7月开工缔造，拟坐蓐DRAM居品。之后还有其他公司在积极洽谈中。

十一、外资独资来华建厂（无锡海力士、大连英特尔和西安三星）

韩国海力士公司最初到中国江苏无锡来建芯片制造厂，这是为了与韩国三星公司竞争存储器居品阛阓。海力士公司于2004年11月与意法半导体公司刚烈在中国结伴建厂条约，2005年4月海力士-意法半导体公司在无锡举行开工典礼。在当地银行贷款复旧下，12英寸厂马上建成并参预坐蓐。不久其12英寸硅圆片月产量很快达到中国大陆地区最高水平。自后又进行二期履行，坐蓐DRAM和闪存（Flash）居品。

之后，天下上最有名的好意思国英特尔公司于2007年3月26日在北京通知，要在大连建立亚洲首家工场（英特尔Fab 68号厂）。之前以色列、印度，以及好意思国脉土好多城市齐争取该面容，最终大连脱颖而出。该厂投资25亿好意思元，建成12英寸芯片坐蓐线后继承90纳米工艺时间，坐蓐PC机上一部分芯片。由于天下阛阓上存储器需求量大增，价钱高涨，英特尔大连工场也转向坐蓐NAND Flash 闪存居品。

2025年4月份海力士完成对大连英特尔工场的收购和整合，改名为爱想开海力士半导体（大连）公司。

韩国三星电子公司见到海力士公司到中国设厂后产能大增，之后也来中国选址建厂，终末选中陕西西安，在2012年9月成立三星（中国）半导体公司，投资100亿好意思元，于2014年月5年建成12英寸芯片坐蓐线，工艺时间水平达到10纳米。它的月投片量是中国大陆统共12英寸厂中最大的线, 主打NAND Flash 闪存居品。又于2018年3月二期工程开工，再投资70亿好意思元，扩大产能。

此外，好意思国万国半导体公司在重庆成立重庆万国半导体公司，已于2016年4月开工缔造12英寸芯片坐蓐厂，在2018年年底建成投产。曩昔天下上芯片代工业位居第二位的格罗方德公司也于2017年2月到四川成齐开工缔造12英寸芯片坐蓐线，投资90亿好意思元，时间为22纳米，公司称号取为“格芯”。但后因资金原因停建。

十二、国度大基金注入国度团队大企业（上海北京中芯国际、上海华虹─宏力─华力、武汉长江存储）

2014年6月工信部印发《国度集成电路产业发展激动摘记》，将集成电路产业发展上升为国度计谋；9月国度集成电路产业投资基金成立，一期募资1387亿元，用于集成电路产业企业的股权投资，汲引产业链上的龙头企业。要点是加大对芯片制造业的投资力度，兼顾瞎想业和封测业。终端2017年9月，第一期大基金累计投资1003亿元，其中芯片制造业投资为主，占比为65％，在芯片制造业中，要点投向三大企业：中芯国际、华虹─宏力─华力、长江存储，以构成国度团队。

• 中芯国际公司：成立于2000年，当今是中国界限最大、时间着手进的集成电路芯片制造企业，是纯生意性的集成电路芯片代工场，工艺时间为0.35微米到7纳米。它领有7座8英寸厂（上海3座、天津1座、深圳1座、绍兴1座、宁波1座）和4座12英寸厂（北京2座、上海1座、深圳1座）。此外，曾匡助武汉新芯公司建成一条12英寸厂，匡助成齐建过1座8英寸厂。2016年下半年起其北京12英寸厂第二期扩产，投资15亿好意思元，月产能从20000片增多到45000片。2017年4月28纳米工艺放量成长，14纳米驱动营收，刻下已达7纳米时间水平，向5纳米前进。又新增2条12英寸线，使月产量擢升到11万片。连年来又在浙江绍兴和宁波各建1座8英寸厂。

北京中芯国际公司

• 华虹─宏力─华力公司：

华虹公司成立于1996年，它是909工程在上海浦东金桥所建，其时是华虹NEC结伴公司，早期坐蓐日本NEC公司DRAM居品，自后转为代工场，这是中国第一条8英寸线，自后又建了第二条8英寸线。华虹集团公司控股上海华虹NEC电子有限公司和上海贝岭股份有限公司。

宏力公司成立于2000年，于2003年9月开业，它建成两座12英寸规格的洁净厂房，其中一厂A线（8英寸线）建成投产。

2010年1月华虹与宏力联贯投资，成立上海华力微电子公司，在宏力12英寸厂房内缔造1条12英寸线，这称为“华力一期”。总投资界限为219亿元, 工艺水平可达到55-40-28纳米。

2011年12月29日华虹和宏力联贯通知两边已完成了兼并来往，然后到2013年1月24日成立了上海华虹宏力半导体制造有限公司。

2016年11月“华力二期”动工缔造，由上海华力集成电路制造公司承担缔造和运营。总投资387亿元，再建1条12英寸线，月产能40000片，时间水平达到28-14纳米，于2018年10月投产。

2018年3月2日华虹无锡集成电路研发和制造基地面容开工，一期投资25亿好意思元建1条12英寸线，月产能40000片，时间水平为90/65/55纳米，已于2019年9月投产。总投资将达100亿好意思元，要建几条12英寸线。 • 长江存储公司：紫光集团先收购武汉新芯公司部分股权，后成立长江存储公司。长江存储公司于2016年12月在湖北武汉注册成立，于12月30日开工缔造新的12英寸厂，专攻3D NAND闪存居品。在新芯公司12英寸线上进行研发。长江存储公司投资386亿元, 股本结构为：紫光集团下的紫光国芯占51％，国度大基金占25％，湖北省政府占24％。在2018年内建成第一条12英寸芯片坐蓐线驱动参预坐蓐，最初坐蓐32层3D NAND居品，到2021年7月128层3D闪存居品量产。武汉存储器基地总投资240亿好意思元，到2020年变成月产能30万片的坐蓐界限。紫光集团还经营在江苏南京和四川成齐同步缔造IC国际城，发展存储器探求产业。

十三、近几年新建几条芯片制造线

近几年来缔造以下几条芯片制造线：重庆万国半导体、合肥长鑫、无锡华虹、上海积塔、广州粤芯、青岛芯恩、厦门士兰微、荣芯半导体、深圳润鹏、珠海天成先进。

• 2016年4月成立，为中外结伴企业，外方为好意思国AOS公司（万国半导体科技有限公司）。

• 总投资10亿好意思元。

• 一期投资5亿好意思元，月产20000片12英寸片功率半导体芯片，在2018年11月投产。

• 经营二期再投资5亿好意思元，月产能50000片。

2. 合肥长鑫

• 2016年6月成立，总投资高达2200亿元。

• 2018年1月建成第一条12英寸线，2019年9月认真投产。

• 到2020年底，第一座12英寸厂一经达到月产40000片产能，自主研发坐蓐内存DRAM居品，为19纳米工艺的DDR4和LPDDR4。

• 三期满产后预测月产36万片晶圆。

3. 无锡华虹

• 上海华虹到无锡盖新厂。

• 2017年10月成立华虹半导体（无锡）有限公司，简称华虹无锡，注册成本18亿好意思元，总投资100亿好意思元。

• 一期投资25亿好意思元，建90～65/55纳米工艺12英寸线，盘算月产40000片。

• 2019年建成参预运营，代工坐蓐功率器件。

4. 上海积塔

• 2017年11月成立，注册成本40亿元，总投资359亿元。

• 由华泰半导体公司（中国电子信息产业集团CEC旗下公司）投资成立。

• 2018年8月在上海浦东临港建8英寸线厂房。

• 同庚10月上海先进与积塔兼并，专注模拟电路，主攻电源管理电路、IGBT功率器件。

• 2020年6月底8英寸线投产。

• 二期上12英寸线。

5. 广州粤芯

• 2017年12月成立。

• 2018年3月动工，2019年9月第一期建成投产，2020年12月满产20000片。

• 第二期新增月产能20000片也一经投产，月产能达到40000片，时间水平将达到55纳米。

• 第三期、第四期面容于2021年底动工，经营月产能各40000片，预测到2025年粤芯总产能将达120000片。

6. 青岛芯恩

• 2018年5月成立，总投资约150亿元，其中一期总投资约78亿元，缔造8英寸线和12英寸线。

• 2021年8月8英寸线投产，投片居品为功率器件。

• 公司继承CIDM模式，即协同式（分享式）集成制造模式。

7. 厦门士兰微

• 2018年5月成立，其12英寸线坐蓐线面容由厦门士兰集科微电子有限公司负责，总投资170亿元。

• 盘算缔造两条12英寸线，坐蓐功率器件和MEMS传感器芯片。

• 第一条线总投资70亿元，一期投资50亿元，2020年12月认真投产。

• 二期投资20亿元，经营2021年底月产3万片。

8. 荣芯半导体

• 2021年4月成立，总部位于浙江宁波，是一家进修制程（28-180纳米）本性工艺的12英寸线。

• 其股东布景多元，包括国有平台基金，以及庞大闻明产业机构和投资方，如好意思团、腾讯、韦尔股份（韦尔半导体）等。

• 2021年8月拍卖获取江苏淮安德淮半导体举座钞票，周转了原有钞票，快速具备了制造才调。

• 总投资额一期投资87亿元，一期产能盘算3万片12英寸片。工艺水平90-65纳米。已参预坐蓐。

• 宁波坐蓐线

• 总投资160亿元，已于2025年4月9日认真开工，竭力于推动制程工艺向55纳米、40纳米和28纳米水平发展。

• 产能成见月产35000片12英寸片晶圆。

• 荣芯半导体盘算到2030年总月产能20万片。

9. 深圳润鹏

• 润鹏半导体（深圳）公司是由华润微电子控股，并与深圳市处所国资等共同出资成立的。

• 在深圳缔造12英寸芯片线。

• 一期总投资220亿元。

• 工艺时间为40纳米以上模拟本性工艺。

• 月产能40000片12英寸功率芯片。

• 于2022年10月开工缔造，已于2024年12月31日通线投产。

10. 珠海天成先进

• 2023年3月30日面容开工缔造。

• 这是一个12英寸晶圆级TSV立体集成坐蓐线面容，竭力于半导体先进封装与集成时间。

• 面容总投资30亿元，产能月产2万片。

• 2024年12月30日认真投产。

• 天成先进自主研发了名为“九重”的晶圆级三维集成时间体系。

• 面容首批投产了三大类型六款居品，居品应用于多个界限。
